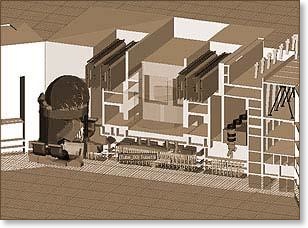

Il sarcofago rappresentato su modello tridimensionale

Sarcofago: risultati della simulazione

Attraverso i modelli tridimensionali è possibile comprendere più facilmente le relazioni strutturali tra i diversi componenti e valutare lo stato corrente dell'oggetto in analisi.

Una soluzione sufficientemente accurata e rigorosa dipende dalle informazioni sulla struttura, e lo scopo è quello di visualizzare le informazioni disponibili in modi diversi e conformi alle condizioni del problema da analizzare in modo da ottenere il livello più basso possibile delle distorsioni informative.

In questo modo è stato possibile individuare parametri reali sull'ambiente circostante l'impianto e simulare le dosi di esposizione per il personale impiegato nella costruzione del nuovo confinamento sicuro.

Il risultato più importante di questa simulazione quindi non è tanto la visualizzazione fine a se stessa, ma la possibilità di calcolo delle dosi di esposizione per il personale che sarà impiegato nella costruzione dei manufatti da preparare sul posto.
Questo modello di calcolo permette valutazioni generali sul lavoro da svolgere e sul comportamento da adottare nella costruzione nella zona di influenza delle radiazioni.

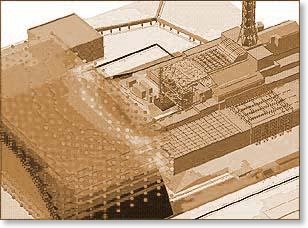

La figura mostra il modello per calcolare l'esposizione esterna di ogni singolo dipendente, e permette di stimare le dosi esterne per ogni lavoratore con livelli accettabili di affidabilità in base alla velocità e alla localizzazione dei suoi movimenti.

La sperimentazione e la corrispondenza dei risultati dei calcoli è stata confermata dal fatto che i valori di dosi ricevute durante i lavori recenti di stabilizzazione del sarcofago eseguiti con questo sistema ha coinciso con le dosi di radiazioni effettive, che sono state misurate sui lavoratori edili occupati nel lavoro di stabilizzazione.

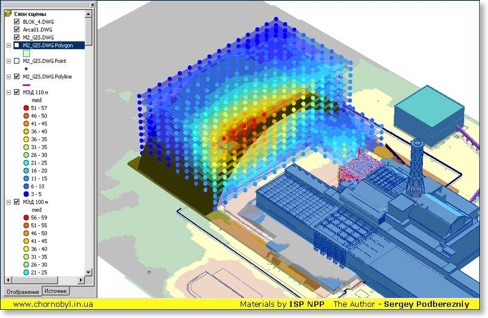

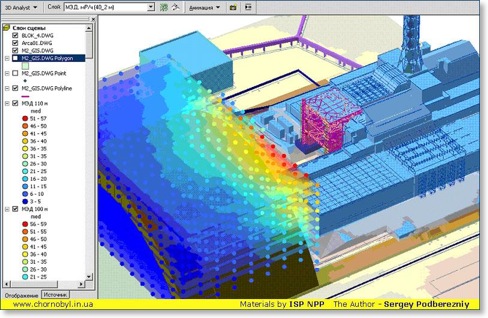

Un'altra applicazione pratica della simulazione tridimensionale è il calcolo e la visualizzazione dei dati territoriali di radiazione gamma nell’ intera superficie di cantiere.

Gli studi hanno permesso di stabilire le principali fonti di radiazione gamma presenti nel sito di costruzione dell'arco.
Sulla base delle indagini condotte è possibile proporre adeguate misure per la protezione (schermatura dall'influenza di radiazioni ionizzanti) del personale che sarà impegnato nella costruzione dell'Arco.

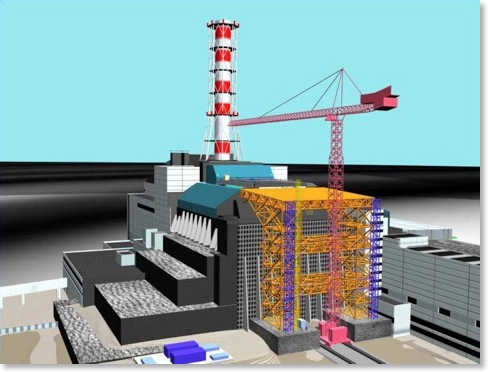

Qui di seguito una serie di immagini dei modelli che mostrano le fasi di progettazione delle strutture di stabilizzazione del sarcofago.

Modellazione 3D dei lavori per il Nuovo Sarcofago

L’uso della tecnologia del modello tridimensionale attraverso l’utilizzo dei parametri geometrici conosciuti della costruzione attuale, la composizione dei materiali strutturali, la localizzazione dell’acqua, dei materiali combustibili nei locali, le separazioni esistenti del sarcofago, permetterà l’esecuzione delle opere di trasformazione del sarcofago in un sistema ecologicamente sicuro attraverso:

• lo smantellamento delle strutture instabili del sarcofago
• nello studio delle radiazioni nucleari esistenti e la radioprotezione
• la progettazione, modellazione e l’uso di unità a controllo remoto all’interno della struttura
• la valutazione e nella previsione degli effetti di campo delle radiazioni per il personale impiegato nella costruzione l'Arco e la disattivazione della centrale nucleare di Chernobyl
